Pengertian
Hub adalah Alat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh hub. Hub digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal) ketika ada satu paket yang masuk ke satu port di hub, maka akan tersalin ke port lainnya di hub yg sama dan semua komputer yg tersambung di hub yang sama dapat membaca paket tersebut. Saat ini hub sudah banyak ditinggalkan dan diganti dengan switch. Alasan penggantian ini biasanya adalah karena hub mempunyai kecepatan transfer data yang lebih lambat daripada switch. Hub dan switch mempunyai kecepatan transfer data sampai dengan 100 Mbps bahkan switch sudah dikembangkan sampai kecepatan 1 Gbps.
Sebuah hub Ethernet disebut juga sebagai hub aktif, hub jaringan, repeater hub yaitu sebuah perangkat untuk menghubungkan beberapa twisted pair atau perangkat Ethernet fiber optik yang bekerja bersama-sama dan membuat perangkat tersebut bertindak sebagai satu segmen jaringan. Hub bekerja pada lapisan fisik (lapisan 1) dari model OSI. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. Hub tidak memiliki faslitas routing. Sehingga semua informasi yang datang akan dikirimkan ke semua komputer (broadcast). Hub juga merupakan suatu istilah umum yang digunakan untuk menerangkan sebuah central connection point untuk komputer pada network.
Fungsi HUB
Fungsi dasar
Yang dilakukan oleh hub adalah menerima sinyal dari satu komputer dan mentransmisikannya ke komputer yang lain. Sebuah hub bisa active atau passive. Active hub bertindak sebagai repeater, ia meregenerasi dan mengirimkan sinyal yang diperkuat. Passive hub hanya bertindak sebagai kotak sambungan, ia membagi atau memisahkan sinyal yang masuk untuk ditransmisikan ke seluruh network. Hub adalah central utnuk topologi star dan mengijinkan komputer untuk ditambahkan atau dipindahkan pada network dengan relatif mudah. Kapabilitas yang disediakan hub central utnuk topologi star dan mengijinkan komputer untuk ditambahkan atau dipindahkan pada network dengan relatif mudah.
Fungsi Tambahan
Fungsi tambahan selain sebagai central connection point adalah hub menyediakan kemampuan berikut:
- memfasilitasikan penambahan, penghilangan atau pemindahan
- workstation. menambah jarak network (fungsi sebagai repeater)
- menyediakan fleksibilitas dengan mensupport interface yang berbeda
- (Ethernet, Token Ring, FDDI). menawarkan feature yang fault
- tolerance (isolasi kerusakan) memberikan manajemen service yang
- tersentralisasi (koleksi informasi, diagnostic)
Kelebihan dan Kekurangan HUB
Kelebihan dari hub adalah bekerja secara half-duplex, mengulang sinyal yang masuk ke seluruh port yang ada pada hub tersebut.
Kekurangannya :
- hub cukup mahal
- membutuhkan kabel tersendiri untuk berjalan
- akan mematikan seluruh network jika ia tidak berfungsi.
Cara kerja Hub
Pada dasarnya adalah sebuah pemisah sinyal (signal splitter). Ia mengambil bit-bit yang datang dari satu port dan mengirimkan copynya ke tiap-tiap port yang lain. Setiap host yang tersambung ke hub akan melihat paket ini tapi hanya host yang ditujukan saja yang akan memprosesnya. Ini dapat menyebabkan masalah network traffic karena paket yang ditujukan ke satu host sebenarnya dikirimkan ke semua host (meskipun ia hanya diproses oleh salah satu yang ditujukannya saja).
Hub hanya bisa terjadi satu proses transfer data pada satu saat. Ini terjadi karena pada suatu jaringan, sebelum pengiriman data akan diawali dengan pemeriksaan apakah ada pengiriman data dari pihak lain atau tidak. Jika ya, maka pengiriman data akan ditunda sebab jika ada 2 pihak yang mentransfer data secara bersamaan, maka akan terjadi tabrakan antar data (collision).
Karena sifatnya ini, hub tak ubahnya seperti repeater dengan banyak port. Dia tidak mengenal MAC addressing/physical addressing, sehingga tidak bisa memilah data yang harus ditransmisikan, sehingga collision tidak bisa dihindari pada metode kerja si hub ini. Kecepatan transfer data hub sampai dengan 100 Mbps.
Hub memiliki 4 – 24 port plus 1 port untuk ke server atau hub lain (uplink). Sebagian hub — terutama dari generasi yang lebih baru — bisa ditumpuk (stackable) untuk mendukung jumlah port yang lebih banyak. Jumlah tumpukan maksimal bergantung dari merek hub, rata-rata mencapai 5 – 8. Hub yang bisa ditumpuk biasanya pada bagian belakangnya terdapat 2 port untuk menghubungkan antar hub.
GAMBAR: Prinsip Kerja HUB
Dua Jenis HUB Berdasarkan Sisi Pengelolaan
- Manageable Hub
- Unmanageable Hub
Manageable hub adalah hub yang bisa dikelola melalui software biasanya menggunakan browser IE. Sedangkan unmanageable hub tak bisa. Satu hal yang perlu diingat, hub hanya memungkinkan pengguna untuk berbagi (share) jalur yang sama. Kumpulan hub yang membentuk jaringan hub disebut sebagai “shared Ethernet.” Pada jaringan terbagi seperti itu, setiap anggota hanya akan mendapatkan persentase tertentu dari bandwidth jaringan yang ada. Misalkan hub yang digunakan adalah Ethernet 10Mbps dan pada jaringan tersebut tersambung 10 komputer, maka secara kasar jika semua komputer secara bersama mengirimkan data, bandwidth rata-rata yang bisa digunakan oleh masing-masing anggota jaringan tersebut hanyalah 1Mbps.

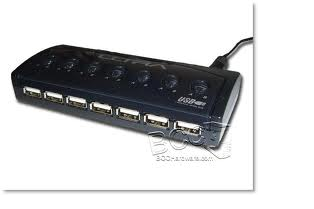

GAMBAR: Contoh HUB
